Типы роликовых радиальных подшипников по ГОСТ
ГОСТ регламентирует несколько основных типов роликовых радиальных подшипников, отличающихся формой тел качения и конструкцией колец. Классификация включает цилиндрические и сферические роликовые подшипники, а также отдельные категории для узких корпусов — игольчатые и радиально-упорные исполнения. Для детальной проверки нормативных обозначений и допусков следует обращаться к соответствующему стандарту.

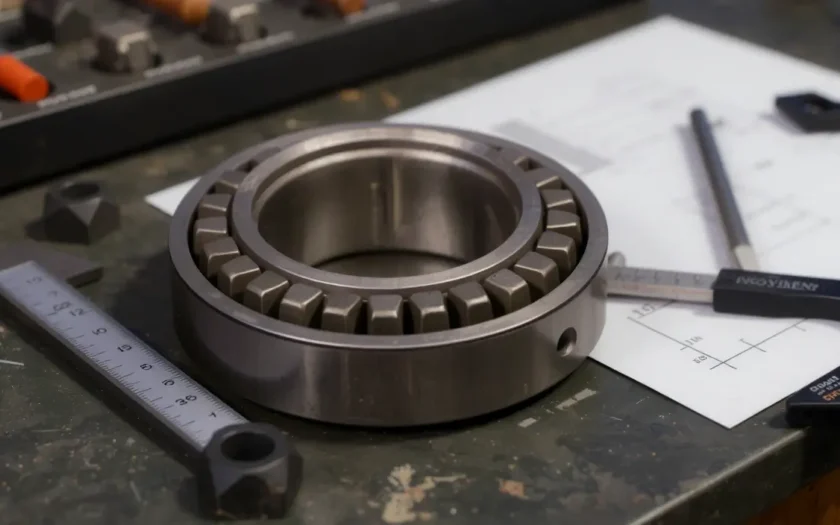

Цилиндрические роликовые подшипники — конструкция и области применения
Цилиндрические ролики имеют контакт по линии, что увеличивает радиальную грузоподъёмность при ограниченной ширине. Конструкции бывают однорядными и двухрядными, с раздельными или неразъёмными кольцами; однорядные типы допускают осевое перемещение одного кольца, вариант с упорными выступами удерживает осевую позицию. Применяются в редукторах, электродвигателях и валах промышленного оборудования при преимущественно радиальной нагрузке и скоростях до нескольких тысяч оборотов в минуту. Подходящие типоразмеры и наличие в продаже можно посмотреть на странице каталога производителя или дистрибьютора на https://podgroup.ru/catalog/podshipniki-rolikovie-radialnie/.
Сферические роликовые подшипники — компенсация перекосов и особенности строения
Сферические ролики имеют контакт с дорожкой в виде усечённой поверхности, что обеспечивает компенсацию углового перекоса вала относительно корпуса. Типичная конструкция — двухрядная с общим сферическим внешним кольцом. Такие подшипники используются там, где возможны неосевые смещения или несоосность, а также при сочетании радиальных и осевых нагрузок. Радиальная грузоподъёмность у сферических изделий остаётся высокой за счёт больших роликов и распределения нагрузки по широкой зоне контакта.
Критерии подбора по размерам и сериям
Размерные обозначения, допуски и взаимозаменяемость по ГОСТ
Основные размерные параметры обозначаются как d (внутренний диаметр), D (наружный диаметр) и B (ширина). Допуски и классы точности определены в стандарте и обеспечивают взаимозаменяемость при соблюдении номинальных размеров и предельных отклонений. Для расчётов ресурса и посадок используются показатели динамической (C) и статической (C0) грузоподъёмности, а также классы радиальных зазоров (обозначения C2, C3, C4 и т.п.). Типичный диапазон d в типоразмерных рядах стандарта охватывает доли миллиметра у игольчатых и до нескольких сотен миллиметров у крупных исполнений.
Как выбрать размерный ряд под конкретный вал и корпус
Выбор размерного ряда начинается с определения d по диаметру вала и доступного пространства по D и B. Следующим шагом являются требования к долговечности: при прочих равных больший d и более широкий B повышают динамическую грузоподъёмность и срок службы. При ограниченном радиальном пространстве целесообразно рассматривать более высокие серии с увеличенной несущей способностью на тот же d. Совместимость с посадками и инструментами монтажа определяет окончательный выбор размера и исполнения.
Расчёт нагрузки и оценка грузоподъёмности
Динамическая и статическая грузоподъёмность — формулы и пример расчёта
Номинальная динамическая грузоподъёмность C применяется в формуле расчёта базового рабочего ресурса: L10 = (C / P)^3 для роликовых подшипников, где P — эквивалентная динамическая нагрузка, степень 3 характерна для роликовых контактов. Статическая грузоподъёмность C0 используется при оценке риска пластической деформации при медленном или остановившемся нагружении; статический запас определяется как C0 / P0. Пример: при d=50 мм, радиальной нагрузке Fr=10 кН и принятых значениях C=60 кН, C0=90 кН эквивалентная нагрузка P=Fr=10 кН. Тогда L10 = (60/10)^3 = 216·10^6 оборотов; при частоте 1500 об/мин это ≈2400 часов работы.
Учет ударных, пиковых и комбинированных нагрузок
При наличии ударных и пиковых нагрузок к статической оценке добавляется коэффициент нагрузки и выполняется проверка на допустимый уровень деформации. Для комбинированных нагрузок используется эквивалент P = X·Fr + Y·Fa, где X и Y — коэффициенты, зависящие от отношения Fa/Fr и конструкции подшипника. В условиях высоких ударов рекомендуется выбирать подшипники с повышенным статическим запасом и более жесткой посадкой.
Исполнения, материалы и уплотнения
Варианты клеток и их влияние на работу при разных скоростях
Клетки из латуни, штампованной стали и полимеров отличаются массой, жесткостью и теплопроводностью. Латунные клетки выдерживают более высокие температуры и обладают лучшей износостойкостью при высокой нагрузке; стальные — экономичнее и выдерживают умеренные скорости; полимерные уменьшают трение и шум, но обычно ограничены рабочими температурами до ~120 °C. Выбор зависит от предельной частоты вращения и температурного режима.
Материалы, покрытия и температурные ограничения
Основной материал — хромистая подшипниковая сталь с твердостью колец и роликов в диапазоне примерно 58–64 HRC после термообработки. Для коррозионных условий используются нержавеющие стали или антикоррозионные покрытия. Стандартные смазки обеспечивают работу до ≈120 °C; при температуре выше 150 °C требуются термостойкие смазки и специальные материалы клеток и уплотнений.
Условия работы, монтаж и посадки
Требования к посадкам, натягу и методам установки
Правильная посадка между валом и внутренним кольцом и между наружным кольцом и корпусом критична для распределения нагрузки. Нормы допусков по ГОСТ определяют переходные и натяжные посадки; величина натяга выбирается с учётом диаметра, нагружения и термических расширений. Распространённые методы монтажа — нагрев кольца методом индукции или масляной ванны для обеспечения съёма/установки без повреждения, запрессовка с контролем усилия. Чрезмерный натяг приводит к локальным перегрузкам и ускоренному износу; недостаточный — к смещению колец и повышенному износу дорожек.
Влияние скорости, температуры и среды на выбор исполнения и смазки
При повышенных скоростях возрастает роликовое и контактное трение, поэтому выбираются материалы клеток с низким сопротивлением и смазки с более низкой вязкостью. Низкие температуры требуют смазок с сохранением пластичности и сниженным загустителем. В агрессивной среде предпочтительны уплотнения и покрытия, уменьшающие проницаемость влаги и абразивных частиц, при этом уплотнения увеличивают трение и влияют на тепловой режим.
Диагностика, обслуживание и продление ресурса
Методы контроля состояния: вибрация, термоконтроль, измерения зазора
Вибродиагностика позволяет выявить ранние стадии дефектов роликов и дорожек: рост спектральных компонент на частотах, соответствующих числам роликов и частоте вращения, указывает на выкрашивание. Термоконтроль фиксирует аномальное повышение температуры, связанное с избыточным трением. Измерение радиального зазора после установки проводится индикатором по кольцу; увеличение зазора может указывать на износ, уменьшение — на перекос или чрезмерный натяг.
Регламенты смазки, замены и типичные признаки износа
Регулярность смазки зависит от условий: в штатных условиях интервал может составлять сотни часов работы при консистентной смазке; в пыльной или влажной среде интервалы сокращаются. Признаки износа включают повышенный шум, вибрацию, повышение рабочей температуры, видимые выкрашивания на дорожках и деформации роликов. При обнаружении усталостных трещин или крупных выкрашиваний проводится замена; при мелком износе возможна корректировка режимов смазки и посадок для продления ресурса.
