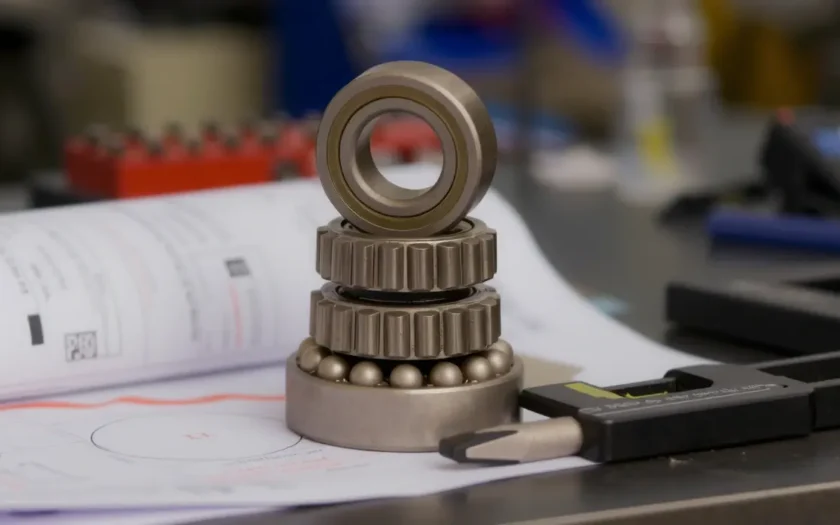

Конструкция и назначение комбинированных подшипников

Комбинированный подшипник предназначен для совместного восприятия радиальных и осевых нагрузок в одном узле. Конструкция обычно включает радиальную секцию (шариковую или роликовую) и упорную секцию (упорные шарики или ролики), объединённые в одном корпусе или в виде раздельных колец, обеспечивающих восприятие сил в обоих направлениях. Подбор типоразмеров и технические характеристики представлены на странице https://podgroup.ru/catalog/podshipniki-kombinirovannie/.

Типы комбинированных подшипников по конструкции

К основным типам относятся радиально-упорные подшипники (односторонние и двухсторонние), комбинации радиального и упорного подшипника в одном сборочном узле, а также составные варианты с роликовыми элементами. Радиально-упорные шариковые подшипники имеют угол контакта, определяющий долю осевой нагрузки, при угле контакта 15°–40° растёт воспринимаемая осевая нагрузка. Роликовые секции повышают статическую грузоподъёмность за счёт большей площади контакта.

Области применения и эксплуатационные ограничения

Комбинированные подшипники используются в шпинделях, редукторах, приводных валах, опорах с осевыми смещениями и многозвенных опорных системах. Ограничения задаются температурным режимом (обычно рабочая температура смазки и уплотнений до +120 °C для пластичных смазок), допустимыми значениями вибрации и скоростью вращения, при которой допускается эксплуатация конкретного исполнения. Для высоких скоростей выбираются конструкции с минимальным тепловым накоплением и улучшенной циркуляцией смазки.

Нормативная база: требования ГОСТ

Обозначения, размеры и классы точности по ГОСТ

ГОСТ регламентирует обозначения подшипников, размеры d, D, B и классы точности (например, общепринятые классы 0, 6, 5, 4 для шариковых подшипников по международным эквивалентам). При выборе учитываются номинальные размеры: внутренний диаметр d, наружный D и ширина B. Для расчёта ресурса требуется динамическая грузоподъёмность C, которая подаётся для конкретного типоразмера в справочных таблицах стандарта.

Требования к комплекту документов при поставке и приёмке

При поставке подшипников по ГОСТ комплект документов обычно включает паспорт изделия, сертификат соответствия или протокол измерений, протокол испытаний (при необходимости) и маркировку на изделии. Проверяется наличие отметок о размере, серии и классе точности, а также данные о термообработке и покрытии. Отсутствие протокола измерений по основным параметрам считается основанием для доиспытания партии в приемочном контроле.

Подбор по размерам и посадкам

Выбор d, D, B в зависимости от узла и вала

Выбор размеров определяется конструктивными требованиями узла: d — по диаметру вала, D — по посадочному месту в корпусе, B — по запасу осевой жесткости и возможности установки упорной секции. При проектировании учитывается допустимый радиальный зазор и монтажные предельные размеры вала и корпуса, а также возможность обеспечить требуемую посадку путём нагрева/охлаждения или механической запрессовки.

Посадки и допуски для надёжной работы

Для обеспечения надёжной работы применяются стандартные посадки: внутренняя посадка на вал — обычно h6 или h7 как базовые примеры, корпусная посадка — H7 или более свободная в зависимости от способа фиксации. Неправильная посадка вызывает концентрированные напряжения и ускоренный износ, поэтому при расчёте учитывают допуски валов и отверстий, термические зазоры и возможные осевые смещения.

Расчёт нагрузок и ресурс

Определение эквивалентных радиальной и осевой нагрузок

Для комбинированных подшипников эквивалентная динамическая нагрузка P определяется как P = X·Fr + Y·Fa, где Fr — радиальная нагрузка, Fa — осевая, X и Y — коэффициенты, зависящие от типа и соотношения нагрузок. Для односторонних радиально-упорных подшипников угол контакта определяет величины X и Y и, соответственно, предельную осевую нагрузку.

Расчёт ресурса L10 и коррекционные коэффициенты

Базовый расчёт ресурса L10 выполняется по формуле L10 = (C / P)^p · 10^6 оборотов, где C — динамическая грузоподъёмность, P — эквивалентная нагрузка, p = 3 для шариковых подшипников и p = 10/3 для роликовых. Перевод в часы: L10h = (L10) / (60·n), где n — скорость в об/мин. Для реальных условий вводятся коэффициенты коррекции на эксплуатационные факторы: смазка, загрязнение и температурный режим, которые уменьшают расчётный ресурс при неблагоприятных воздействиях.

Исполнение, материалы и уплотнения

Конструктивные варианты и их влияние на характеристики

Исполнения включают односторонние и двухсторонние варианты, с фиксированной осевой опорой или с возможностью осевого смещения. Наличие интегрированных уплотнений снижает проникновение загрязнений, но увеличивает трение и нагрев. Конструкции с роликовыми элементами обеспечивают большую статическую грузоподъёмность, шариковые — более высокую предельную скорость.

Материалы, термообработка и устойчивость к коррозии

Материал рабочих колец и элементов обычно — хромистая шариковая сталь (например, 100Cr6), подвергаемая закалке до твердости порядка 58–64 HRC. Для условий повышенной коррозии применяются нержавеющие марки стали или покрытия (нитридирование, цинковое покрытие), а также сальники с улучшенной герметичностью. Выбор материалов и обработки влияет на износостойкость и статическую прочность.

Монтаж, контроль и приёмка

Правила монтажа и методы контроля посадки

Монтаж выполняется с контролем соосности и биения, с использованием нагрева индукцией или масла для внутреннего кольца и холодного монтажа корпуса, чтобы обеспечить требуемую посадку без повреждения дорожек. При установке следует контролировать допуск натяга и избегать передачи монтажных усилий через качающие поверхности.

Приёмочный контроль: проверка размеров, маркировки и документов

Приёмочный контроль включает измерение d, D, B микрометром или калиброванными щупами, проверку класса точности по маркировке, сверку паспорта и протоколов испытаний. Дополнительно выполняется визуальный осмотр на наличие дефектов, проверка биения и при необходимости — испытание вращением под нагрузкой.

Эксплуатационные риски и типичные ошибки

Влияние смазки, температуры и вибрации на ресурс

Подбор смазки влияет на трение и отвод тепла; обычные пластичные смазки работают до +120 °C, синтетические смазки выдерживают более высокие температуры. Повышение температуры снижает вязкость смазки и может привести к увеличению износа. Вибрация вызывает микроперекатывание и усталостные повреждения поверхности.

Частые причины отказов и рекомендации по устранению

Типичные причины отказов — перегрузка, неправильная посадка, недостаточная или загрязнённая смазка, высокие вибрации и попадание абразива. Устранение включает проверку посадок и допусков, корректный расчёт нагрузки и ресурса, выбор подходящих уплотнений и регулярный режим смазки с интервалами, установленными эксплуатационной документацией.
